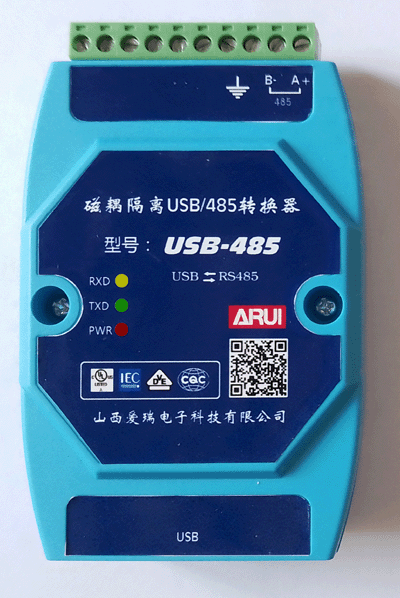

产品名称:RS485U-USB转485模块(该产品集USB转转485、485信号中继器于一体)

 询价

产品特点

概述
        RS485U可将计算机的USB口转为RS485信号,本产品无需初始化设置,对大部分系统无需驱动,内部零延时自动收发转换,通讯速率自适应,适合所有软件。贴片工艺,工业级设计,抗雷击,防静电。带串口隔离保护,可带电热插拔。RS485Z同时具有光隔中继器可扩展网络功能。通过采用中继器,连接模块的数量最多可达256个,而网络的跨度可延伸1200米。在有较强的干扰的场合,通过采用RS485Z或U光隔中继器,可断开干扰源对整个485网络的干扰,保证通讯的可靠性。

产品参数

USB转485功能
1、RS-485转换器下最多可带128节点(根据现场所带的485设备及线路状况而有差别),通过中继器可带更多节点。
2、RS-485总线应使用屏蔽双绞线,屏蔽层接RS-485转换器终端的GND端。
3、RS-485总线通信应接地线,因为RS-485通信要求通信双方的地电位差小于1V,若高于1V则会引起通讯数据不可靠,若通信双方的地电位差过高还会导致RS-485接口芯片的损坏;为安全起见,建议PC机的机壳要可靠接大地;转换器的“地”与同一485总线上各终端设备的485口“地”通过485通信双绞线的屏蔽层相连并一点接大地;转换器USB、RS-485、电源三方全隔离(2500V)型的转换器,转换器的RS-485端无需接地线。
4、USB转485转换器的USB孔插在PC机的USB口上;另一端为可插拔式接线端子:DATA+端接RS-485总线的数据正DATA+(A)端,DATA-端接RS-485总线的数据负DATA-(B)端;GND端接通信网络系统的地及电源地。
中继功能
1、通讯接口:RS-485接口, 二线制,半双工;
2、速率:0~ 38.4 KBps自适应;
3、隔离:电源、RS-485输入(VCC、GND、D0+、D0-)与RS-485输出(D1+、D1-)接口之间隔离;
4、电源:DC + 8~24V *功 耗:典型电流消耗 < 30 mA;
5、保护:电源反接保护;RS-485: ±15KV ESD保护、TVS二极管保护;
6、工作环境:工作温度:-40℃~70℃;存储温度:-40℃~85℃;相对湿度:-5%~95%不结露;
安装方式:DIN导轨卡装 体积:122mm *70mm * 43mm

说明书下载

RS485U模块使用说明书[暂缺]

驱动下载
