矿用主通风机在线监测产品

主通风机在线监测产品

ARJC通风机微机监测系统是新一代风机自动化监测系统,应用于大型通风机运行参数监测方法的装置。系统以国家标准“通风机空气动力性能试验方法”和煤炭行业标准“煤矿用主要通风机现场性能参数测定方法”为依据,应用工业计算机检测技术和独特的专有研究成果对矿用大型通风机的运行状态进行连续在线测量与处理,以多种方式提供通风机运行状态的各种数据,保障通风机的安全运行和方便通风机的性能测试,并为多种功能扩充提供方便的条件。


各型号区别的简单说明

 ARJC-Ⅰ型 1型为基本功能,监测参数包括电机的轴承、定子温度,电机的开停、电压、电流、功率等,风机的静压、全压、流量、效率。系统具故障报警与历史数据查询功能。
 ARJC-Ⅱ型 2型在线监测在1型在线的基础上增加了风机振动烈度的监测功能,为各电机的水平方向与垂直方向的振动烈度值共8个信号。
 ARJC-Ⅲ型 3型在线监测在2型在线的基础上增加了联网功能。
 ARJC-Ⅳ型 4型在3型的基础上增加了PLC集中控制功能,可实现配电系统的PLC集中控制。PLC使用西门子S7-200smart系列。
 ARJC-Ⅴ型 5型在3型的基础上增加了PLC集中控制功能,可实现配电系统的PLC集中控制。PLC使用西门子S7-1200系列。
 ARJC-Ⅵ+型 5+型在5型的基础上使用了两套S7-1200系列的PLC,每套各控制一台风机,其中一个故障时,另一个还可以正常工作,使系统更可靠。

系统介绍

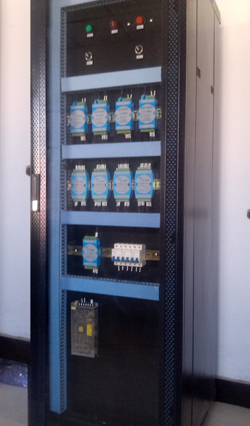

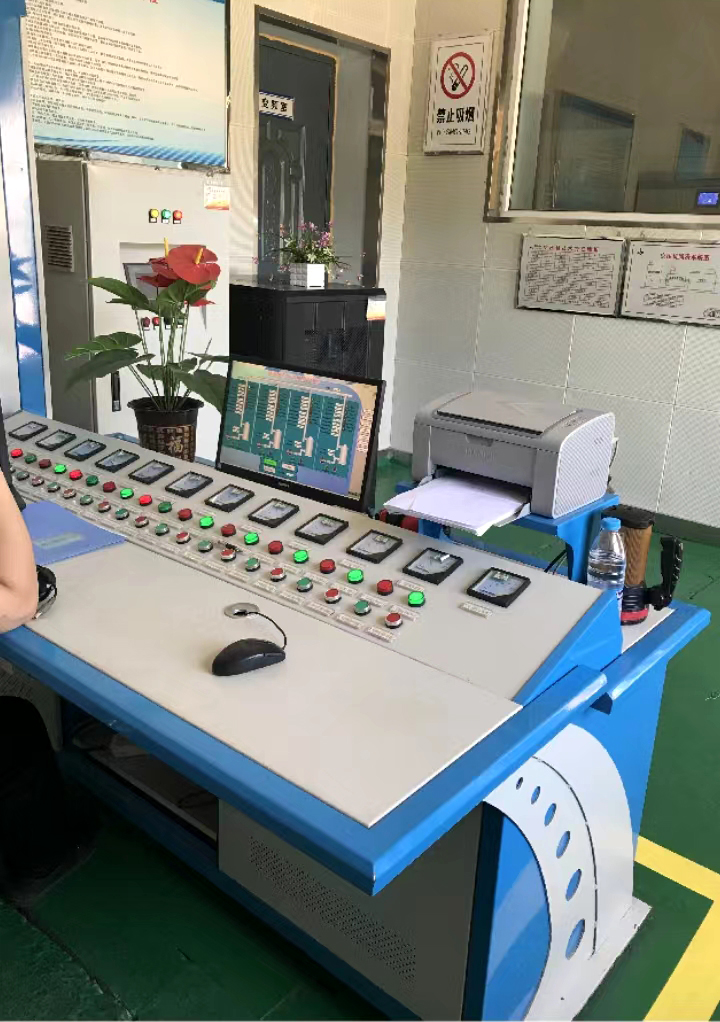

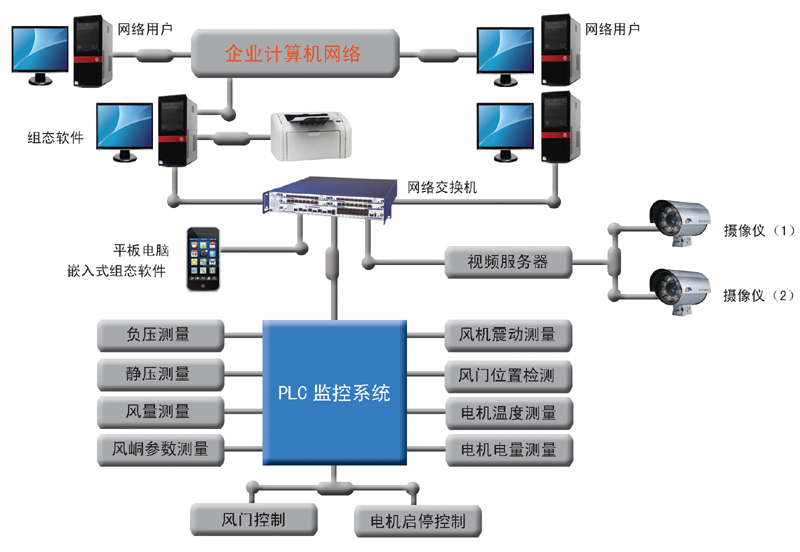

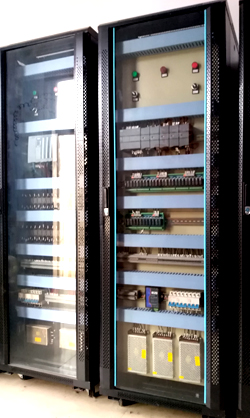

系统主要由PLC测控系统、上位机组态软件系统、现场数据采集传感器系统三大部分组成。 PLC测控系统以西门子可编程控制器为核心,辅以高性能模拟、数字输入/输出模块和以太网通讯模块,实现主扇、局扇风机的实时数据采集。 组态软件系统上位机组态软件系统采用国内著名品牌组态软件,可实现对底层PLC无缝连接和平滑远程控制。 数据采集设备现场安装各种数据采集传感器,负责对主扇、局扇风机的实时数据采集,传送到PLC监测站。
