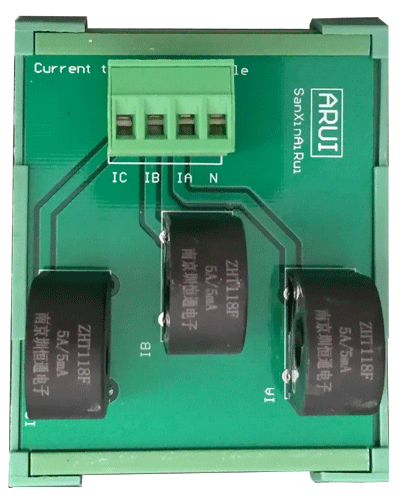

【该产品需配合本公司生产的5A/5mA×3的电流互感器模组使用】

概述

“PS133三相智能电参数测量模块”是一款性能优异，价格低廉的智能型电参数测量与采集模块，适用于工频三相三线制或三相四线制电路中的电压、电流、有功功率的真有效值和功率因数、无功功率、电度数的测量，输出数字信号，兼容RS485、RS232或TTL电平接口，采用电磁隔离和光电隔离技术，电压输入、电流输入及输出三方完全隔离；MODBUS协议，兼容NuDAM、ADAM模块，可与西门子、AB、GE、台达、永宏等多家PLC通讯，使你轻松构建自己的测控设备与系统。该产品经济适用，在电力、油田、水资源监测、监控装置与系统中有广泛应用。

●输入信号
三相交流电压、电流。输入频率：45～75Hz。
电压量程：50V、100V、250V、500V可选。
电流量程：5A
信号处理：16位A/D转换，6通道，每通道均以4KHz速率同步交流采样，真有效值测量。
过载能力：1.4倍量程输入可正确测量；瞬间(<10周波)电流5倍，电压3倍量程不损坏。
●通讯输出
输出数据：三相相电压Ua、Ub、Uc；三相电流Ia、Ib、Ic；有功功率P、无功功率Q、功率因数PF、各相有功功率Pa、Pb、Pc；正反向有功电度等电参数。
输出接口：RS-485 二线制 ±15KV ESD保护。
通讯速率（Bps）：1200、2400、4800、9600、19.2K。
通讯协议： ASCII码格式协议、MODBUS-RTU协议，自动识别使用。
●测量精度
电流、电压：0.2级；其它电量：0.5级。
●参数设定
模块地址可通过通讯接口设定；有功电量底数可通过通讯接口清零。
●模块供电电源
DC+8～30V；功耗：<0.5W
消耗电流小于70mA，最高输入电压不得超过+32V。
●隔离电压
输入-输出：1000VDC。电流输入、电压输入、AC电源输入、通讯接口输出之间均相互隔离。
●模块尺寸与安装
外型尺寸：122mm *69mm * 73mm；安装方式：DIN导轨卡装。
●工作环境
工作温度：-20℃～+70℃ 存储温度：-40℃～+85℃ 相对湿度：5%～95%不结露。
