通风机性能在线监测系统选型指南 |
 |
1) ARJC型-1型
监测参数范围：
风量、静压、全压、效率、轴承温度、定子温度，电流、电压、功率，（无功功率、功率因数）
软件功能：
轴承、定子超温报警
过电流报警、停机报警
历史数据查询打印，报表打印
历史趋势曲线打印
配置：
EDA系列工业现场采集模块，高精度压力变送器，Visual Basic编程。

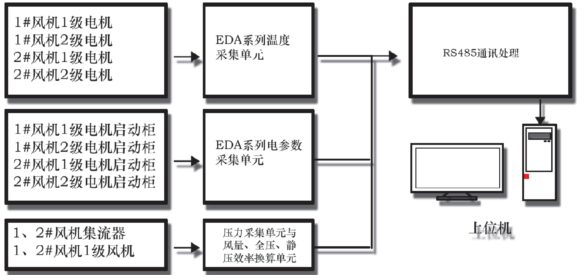

系统构造：
|
|
2) ARJC-2型
ARJC-2型系统为在Ⅰ型基础上安装了ZT系列高精度一体化变送器，增加了风机的振动烈度监测功能，可实时监测通风机的每级风机工作中的水平与垂直振动烈度值，完善了对风机运行状态评估的参数依据。

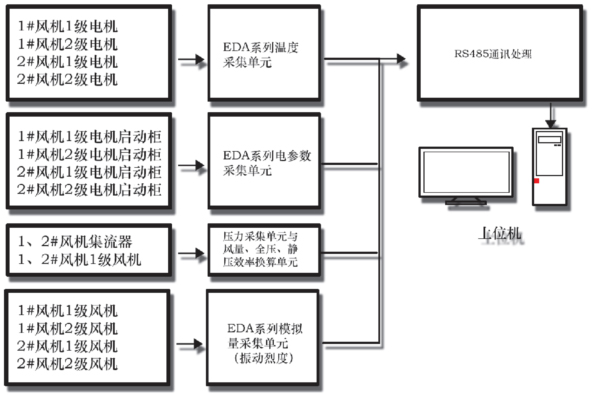

系统构造:
 |
|
3) ARJC-3型
ARJC-3型系统为在1、2型基础上增加了与全矿井自动化系统的联网功能，本系统支持MODBUS_RTU、MODBUS_TCP、FTP及WEB网页发布等通讯协议，可方便地与矿井自动化系统提供数据，以满足二次开发的需求；同时，本系统也可将数据显示于矿调度室内任意一台网络中的计算机上。
系统中FTP通讯文本格式可自由定制，灵活开发。
系统要求风机房值班室的上位机与矿井自动化在同一局域网内或通RS485线路与调度室相应设备接通。

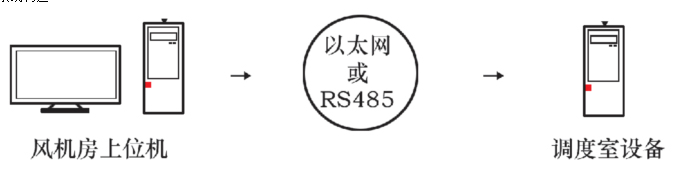

系统构造：
 |
|
4) ARJC-4型
为方便现场集中控制与远程控制以及通风机的全自动控制需求，4型系统在3型基础上增加了PLC集中控制功能。系统采用西门子S7_200系列PLC，对配电系统的状态信号采集与控制，完成了对主通风机的可编程集中控制与远程联网控制功能。
系统配置：
EDA系列电参数采集模块
EDA系列温度及模拟量采集模块
西门子S7_200Samrt与触摸屏控制系统
高精度压力变送器
ZT系列高精度一体化振动变送器

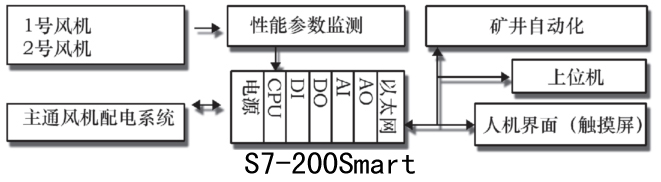

系统构造：
 |
|
5) ARJC-5型
ARJC_5型系统采用了高性能西门子S7_1200PLC系统，对主通风机房的通风机及相应的电机变频装置、电动风门等实施自动控制及运行参数自动检测、动态显示，可实现主备用通风机间自动切换及反风运行，并将数据传送到地面生产调度中心，进行实时监测、控制、报警及显示。
系统配置：
EDA系列电参数采集模块
西门子S7_1200PLC
高精度系列压力变送器
ZT系列高精度一体化振动变送器
|
